FT-R5055的操作面板如下图。

1.显示版：在操作状态下会显示出所有

工作状态和错误信息。

2.菜单键：按此键能够进入控制菜单。

3.连线信号灯：此灯亮时表示可以接

收RIP传输的文件。

4.上片信号灯：此灯亮时表示软片已经

上到了等待曝光位置。

5.终止键：停止曝光或传送功能。

6.选择键：按此两键中任意一键选择所

用功能。

7.输入键：此键用于输入数据或消除错

误信息。

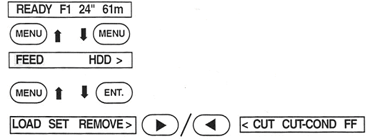

一般开机后或按菜单键会出现下面菜单。

FEED为上片菜单，按输入键，菜单如下。

LOAD为上片，选择此项可将软片上到准备曝光的位置。SET也是上片，在选择此项功能后，软片会先裁掉8英寸送入冲片机或是收片盒，然后再将剩下的片子上到曝光位置。此项功能主要用于更换软片时，将走光的部分去掉。REMOVE为收片，是将软片退回到可重新上片的位置。CUT为裁片，将软片需要裁切的部分裁掉送入冲片机或收片夹中。一般FT-R5055照排机在发排过程中，可以自动裁片，当最后一张曝光的软片不足自动裁切长度（在保证套准精度的情况下，此长度为1.2mm)时，需要操作人员手动裁片。CUT-COND可以设定裁片前向冲片机或收片夹送出一定长度的片子。FF为向冲片机或收片夹送片子，一般按此项即开始送片子，直到按终止键停止才结束这项工作。

HDD为整理硬盘内数据功能，按输入键进入，菜单如下。现在新的FT-R5055已经不再使用硬盘，而改用内存了，因此在新机器上，此项已经没有作用了。

OUT是将硬盘中接收到的还没有曝光的数据曝光。CLR为清除硬盘中所有的数据。

使用选择键移至下边的菜单，见下图。

FILM为软片设定，按输入键进入后，见下面的菜单。

MF.1表示供片夹的编号，这个编号由贴于供片夹侧面的标识决定，不能够在菜单中修改。在供片夹侧面粘贴标识时需要注意，要选择MF1-3,此为软片模式，软片会经过前后两个缓冲区，保证套准精度；选择MP1-3(相纸模式）、MD1-3(银盐版模式）时，材料不经过两个缓冲区，不能够保证套准精度。F1为软片的参数种类，可以将不同软片的光值存在不同的参数种类中，更换软片时，只要改变参数种类即可调出其中的光值使用，不需重新调整光值。每个供片夹编号中只能存储三组参数。在参数种类后面的数值表示所用软片的宽度，这一数值需要用户根据实际所上软片的宽度进行修改，机器不能自动检测。60M表示现在剩软片的长度，在每次更换软片后，这一长度也需要用户己修改。

SPC表示所出文件间的间隙，按输入键出现下面的菜单。

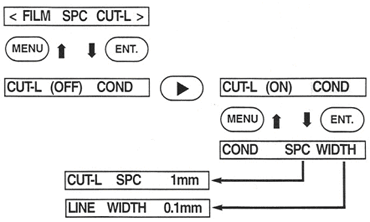

AUTOSPACE是指两个文件之间的空隙有多少，用户可以自行修改，但数值范围为10-99mm,不可以设为0,即为省片子，两文件间没有空隙是不行的。CUT-L为裁切线，按输入键可出现下面的菜单。

裁切线一项打开后，在输出的两个文件间会出现一条黑线，这是为了便于用户裁切片子，但一般这项不用打开将OFF改为ON打开此项后出现的菜单中，SPC表示裁切线到文件边缘的距离，数值调整范围为1-99mm,WIDTH表示裁切线的宽度，可以设为0.1-3.0mm。这样，每个文件的光长变为：页面尺寸（包括页面信息）+页面间设定空间+裁切线空间+裁切线宽度。使用选择键移至下边的菜单，见下图。

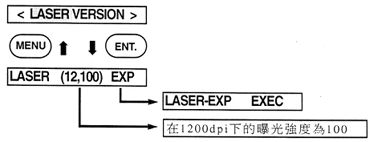

LASER表示激光值。在FT-R5055照排机的使用中，激光值的测定和调整是十分重要的。按输入键可出现下面的菜单。

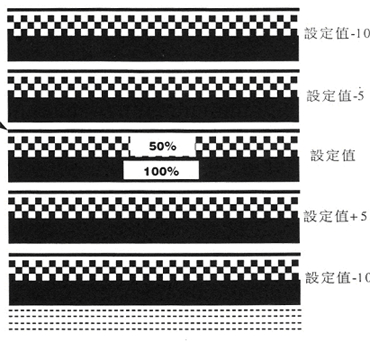

以1200dpi精度为例，LASER(12,100)表示精度为1200dpi时的光值为100,需要修改精度，只需将光标移至12处，使用选择键更改即可，光值的修改也是如此。选择好合适的光值后，将光标移至EXP处，曝光出软片测试条，然后使用密度计测量。曝光出的软片测试条见下图。

曝光后一共会出七组曝光测试条（图中只显示出五组）,中间一组即从上边数第四组（图中从上数第三组）为当前光值下的曝光测试条，从这组依次往上为当前的光值-5、-10、-15的曝光测试条，从这组依往下为当前的光值+5、+10、+15的曝光测试条。每组曝光测试条包括实地（100%)的情况、50%的情况等。在软片最下方的线条表示软片所出的精度，一条线代表1000dpi,两条线代表1200dpi,三条线代表1500dpi,四条线代表1800dpi,五条线代表2400dpi,六条线代表3000dpi。测试条的用法是，先测量实地密度，一般胶印要求实地密度4.0以上，报纸印刷要求实地密度3.4以上。如果几组测试条中的实地密

度都达不到要求，就需要修改光值重新曝光出测试条。如果有一组能够达到要求，则选择这组光值输入即可。如果有几组长达到要求，需要测量50%地方的网点百分比，选择最接近50%的那组光值输入即可。如：1200dpi时，光值设定为100出测试条，测量出从上往下数第六条满足条件，则1200dpi时应该使用光值为110,将1200dpi的光值调整为110即可。在调整光值时应该注意几点：一是做光值调整前，应该将冲片机的状态稳定，如调整好显影时间、温度等；二是不同精度的光值不一定一样，每种精度的光值要分别调整；三是不同品牌的软片光值不同，在更换软片时要进行调整；四是光值的范围为40-300,当大于300时，照排机可能镜头需要擦拭，也可能激光头有故障需要更换，建议联系专业的维修人员。

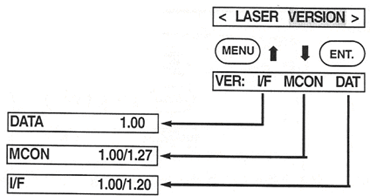

VERSION为查询控制版的版本，按输入键可出现下面的菜单。

I/F指SCSI控制版的版本号，MCON指主控制版的版本号，DAT指本机的操作参数。版本号只能查看不能修改。使用选择键移至下边的菜单，见下图。

SCSI-ID是指本机的SCSI号，按输入键可出现下面的菜单。

网屏照排机出厂时的SCSID号均为6,如果与其它外设没有冲突，建议不要更改。需要修改时，只需将数值改为想要的数值即可。

最后一项BUZZER为控制声音，当它处于ON的状态时，按动控制面板上的按钮，机器会发出“Beeps"的声音。
